摩尔定律放缓与 AI 算力爆发的双重挤压,把封装从"末端打包"推向芯片性能的新咽喉。台积电 CoWoS 供不应求,2026 年缺口仍约 20%;国产 2.5D/3D 与载板替代,是政策与技术双重驱动的稀缺主线。
文 · 皮皮舟 | 2026-08-24
目录一览:封装是什么 → 先进 vs 成熟 · CoWoS-S/L 拆解 → 工艺/设备/材料/贸易影响 → 国际 vs 国内格局 → AI Infra 双链条 → 国产替代与 CoWoS 重要性 → 全产业链拆解(谁在哪一环)→ A股核心标的 → 两周/季度/年度预期 → 风险提示
一、什么是封装:它处在半导体制造的哪一环?
封装(Packaging)是把做好的晶圆裸片(Die)"装进壳里"、引出导线、并完成与外部互联的技术。它承担四大职能:
- 保护:隔绝水分、灰尘、机械应力、静电
- 散热:把芯片热量传导到外界
- 供电与信号:把电源和成百上千根 I/O 引接到线路板上
- 集成:把多颗芯粒(Chiplet)、存储(HBM)以 2.5D/3D 方式互联,成为一颗"超大规模"系统级芯片
在整条半导体制造链上,封装属于三大环节之一:

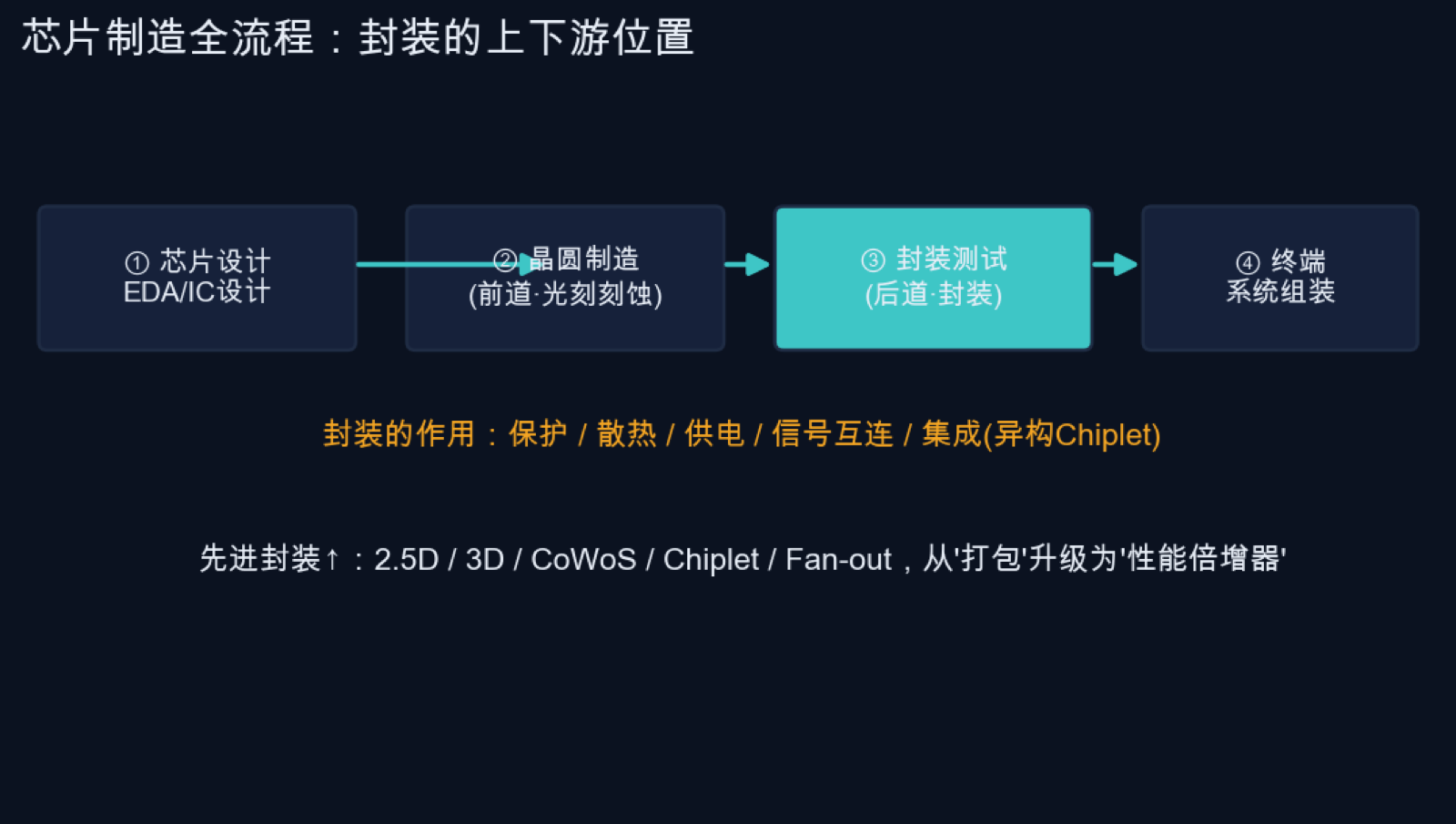

图 1-1 · 芯片设计 → 晶圆制造(前道)→ 封装测试(后道)→ 终端。封装处在"后道",但对性能的贡献越来越大。
一句话:前道把电路做在晶圆上,后道(封装)把多颗做好的电路"拼"成能用、好用的系统。过去封装是"打包"的末端工序;现在它是决定 AI 芯片能否堆叠 HBM、能否散热的决定性工艺。
二、先进封装 vs 成熟封装:能解决什么?
| 维度 | 成熟封装(传统封装) | 先进封装 |
|---|---|---|
| 代表工艺 | 引线键合 W/B、传统 QFP/SOP | FC 倒装、WLCSP、Fan-out、2.5D、3D、TSV、CoWoS |
| 互连密度 | 低,引脚数有限 | 极高,硅/载板级高密度互连 |
| 传输速度/带宽 | 慢 | 高带宽(HBM),低延迟 |
| 集成能力 | 单颗 die | 多芯粒异构集成(Chiplet) |
| 面积/厚度 | 大、厚 | 紧凑、接近裸片尺寸 |
| 成本 | 低 | 高,价值量数倍 |
先进封装能解决四大问题:
- 摩尔定律放缓——光刻制程逼近物理极限,靠"封装集成"继续堆算力
- HBM 高带宽需求——AI 训练需要超大带宽,只有 2.5D 硅中介层能让 HBM 紧邻 GPU
- 良率与成本——大芯片难造,拆分多颗中芯粒再封装,抬高整体良率、摊薄成本
- 散热与功耗——3D 垂直堆叠、大面积中介层更好散热

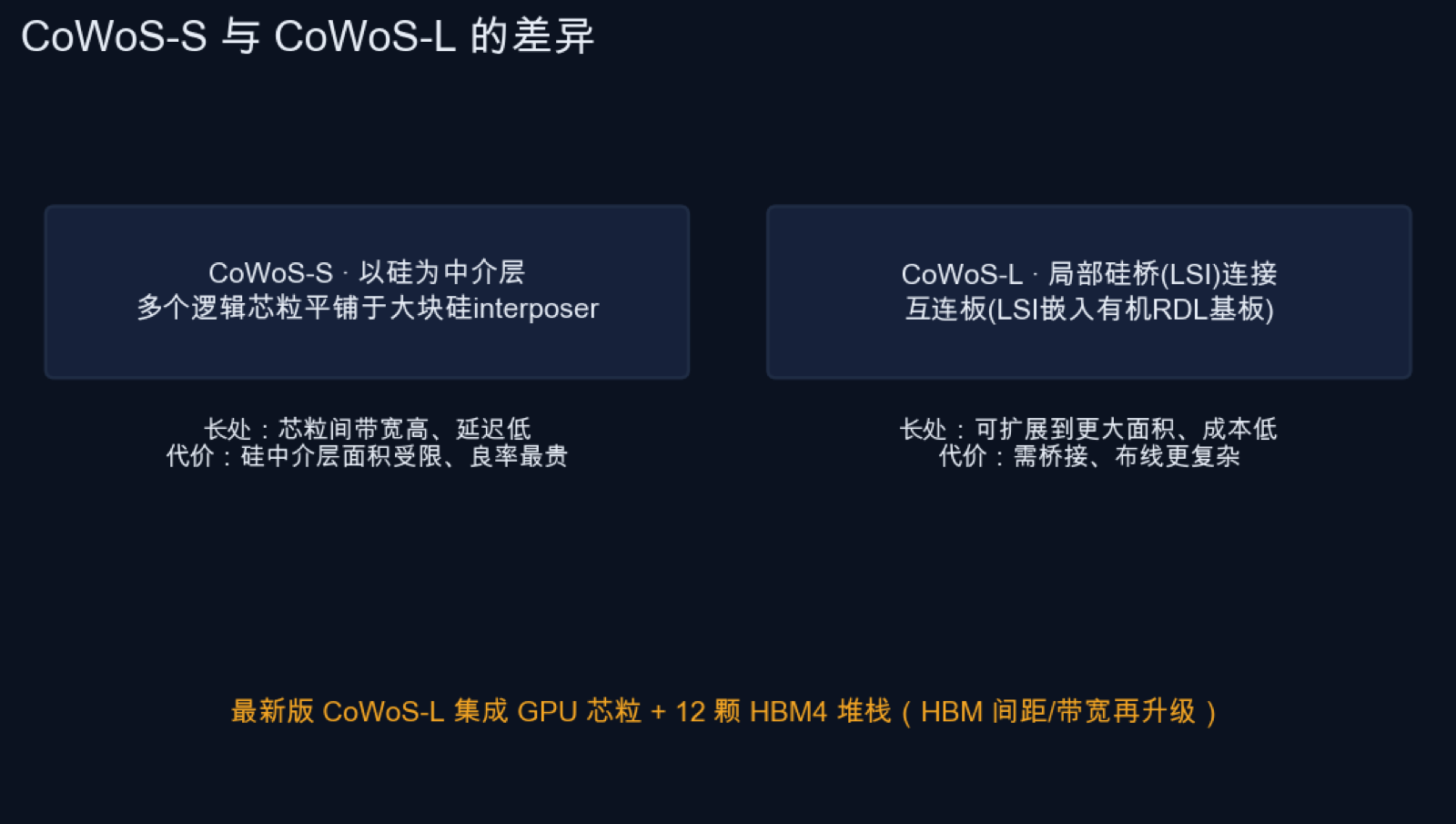

CoWoS-S 与 CoWoS-L 是怎么划分的?
CoWoS 是台积电的 2.5D 封装:把多颗逻辑芯粒 + HBM 平铺在大尺度中介层或互连板上。

| CoWoS-S | CoWoS-L | |
|---|---|---|
| 中介层 | 大块硅片(silicon interposer) | 有机 RDL 互连板 + 局部硅桥(LSI) |
| 优势 | 芯粒间带宽最高、延迟最低 | 面积可扩更大、成本更低 |
| 短板 | 硅中介层面积受限、良率最贵 | 需桥接、布线更复杂 |
| 典型 | 早期 GPU + HBM | 最新 GPU,集成 GPU 芯粒 + 12 颗 HBM4 |
三、封装工艺受哪些因素影响?
先进封装不是单点工艺,而是一整条工艺链 + 设备 + 材料 + 贸易的耦合。

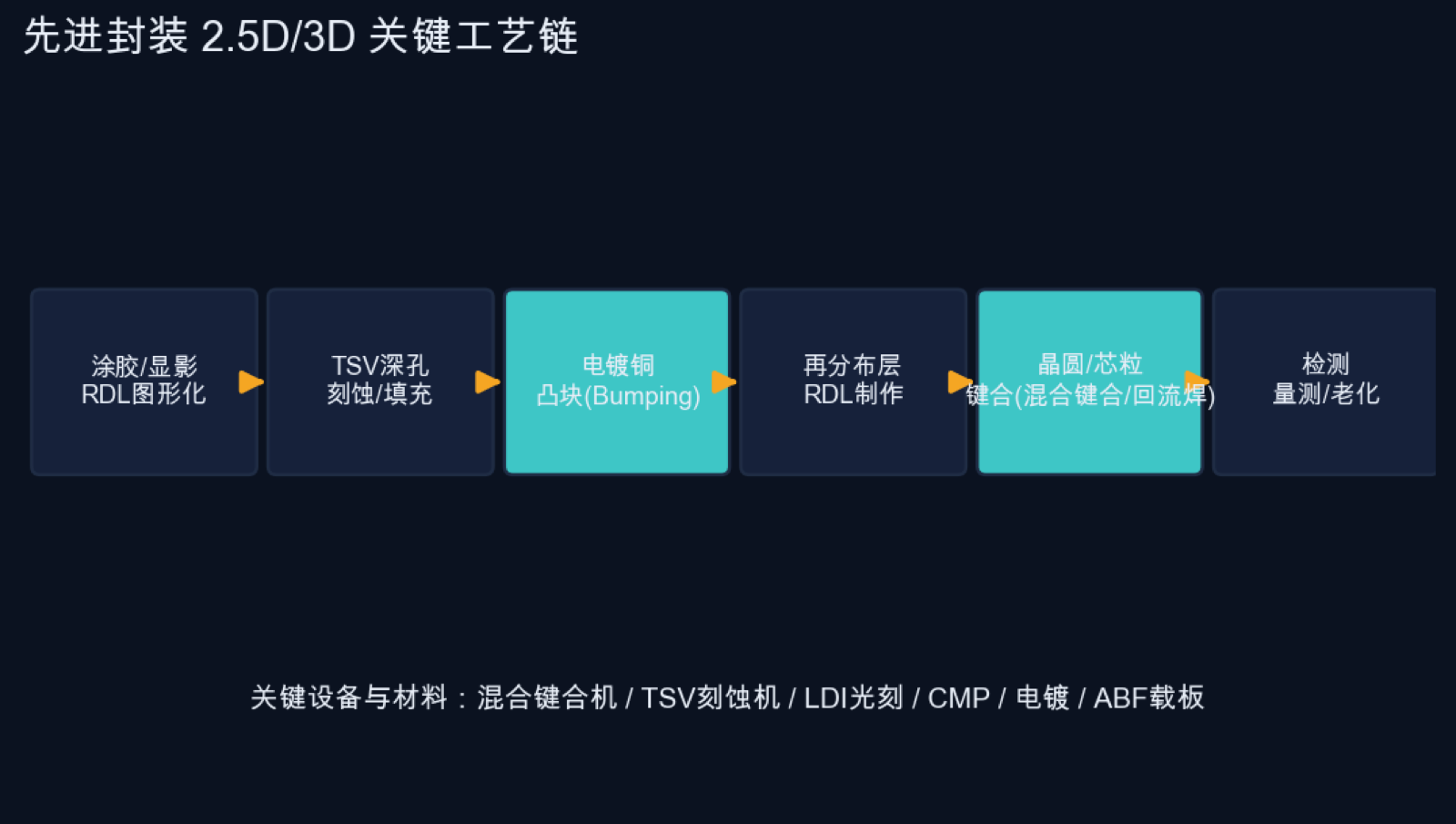

① 工艺:RDL 图形化 → TSV 深孔刻蚀/填充 → 电镀 Bumping → 再分布层 → 混合键合/回流焊 → 检测。每一环都决定良率与性能上限。
② 设备:混合键合机、TSV 刻蚀机、LDI 光刻、CMP 抛光机、电镀/检测量测——先进封装越往高端走,越像"前道良率制程",设备精度要求直线上升。
③ 原料:载板/基板(ABF/FC-BGA)、EMC 塑封料、CMP 抛光液、湿电子化学品、硅中介层(大硅片):高端载板自给率不足 5%,是"卡脖子"最深的环节。
④ 贸易过程:出口管制、设备/材料禁运直接影响高端封装产能落地节奏,也是国产化替代的核心催化。
四、现在国际和国内是怎样的格局?
国际:台积电 CoWoS 一家独大、供不应求

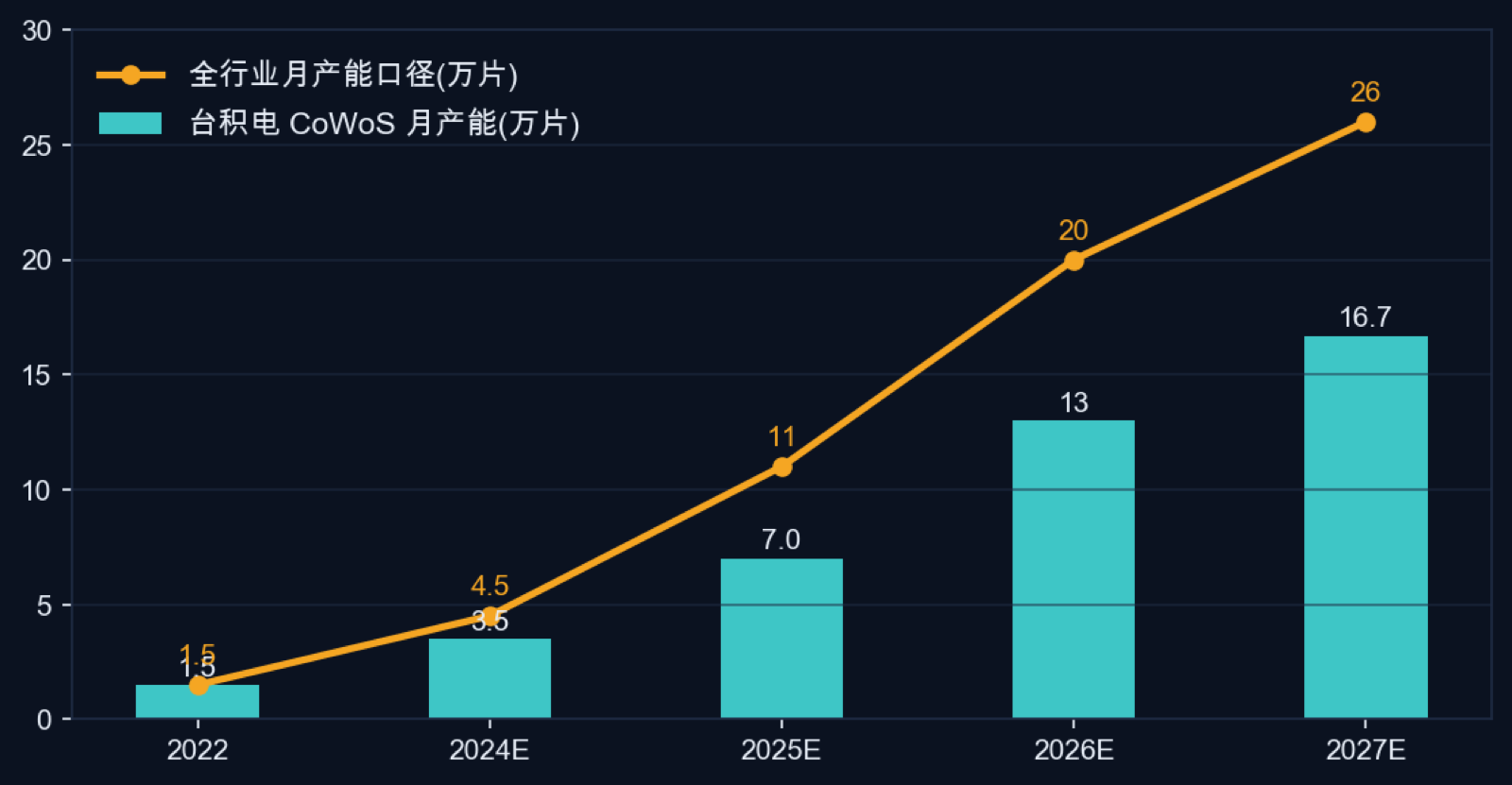

CoWoS 月产能从 2022 年约 1.5 万片,扩到 2027E 的约 16.7 万片,仍填不满 AI 需求;2026 年全行业仍约 20% 缺口。定价权与利润大头在台积电,英伟达、AMD、博通、Marvell 都在排队。

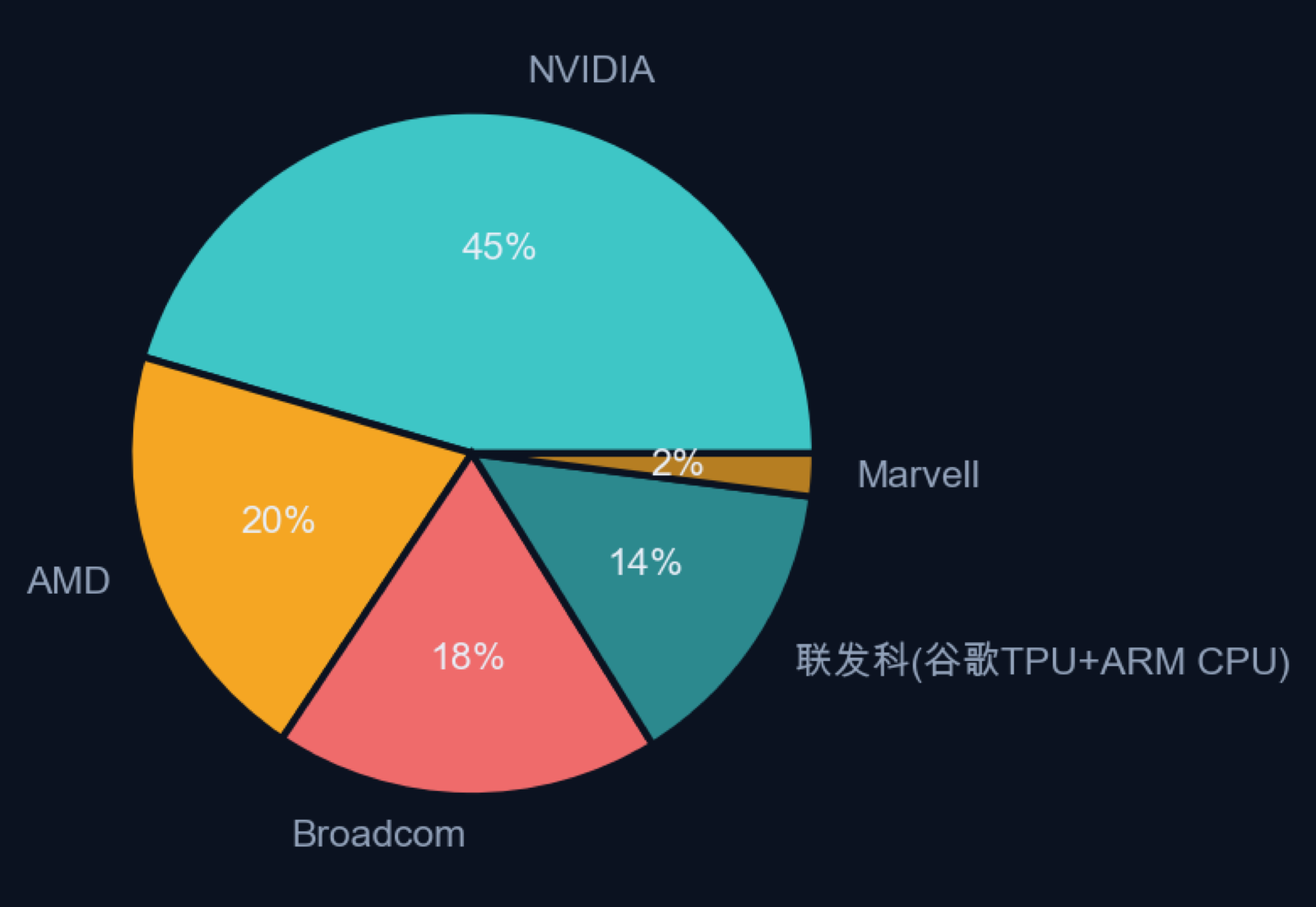

需求高度集中于英伟达(约 45%),其次 AMD、博通、联发科(谷歌 TPU/ARM CPU)、Marvell。
国内:国产 2.5D/3D 刚刚放量
长电、通富、华天、甬矽等已具备 2.5D/3D 量产与送样能力(华天 2.5D 良率约 98.5%,用于寒武纪 MLU590),但整体在高端 AI 封装上与台积电仍有代差,正处"从 0 到 1 填产能、抢订单"阶段。

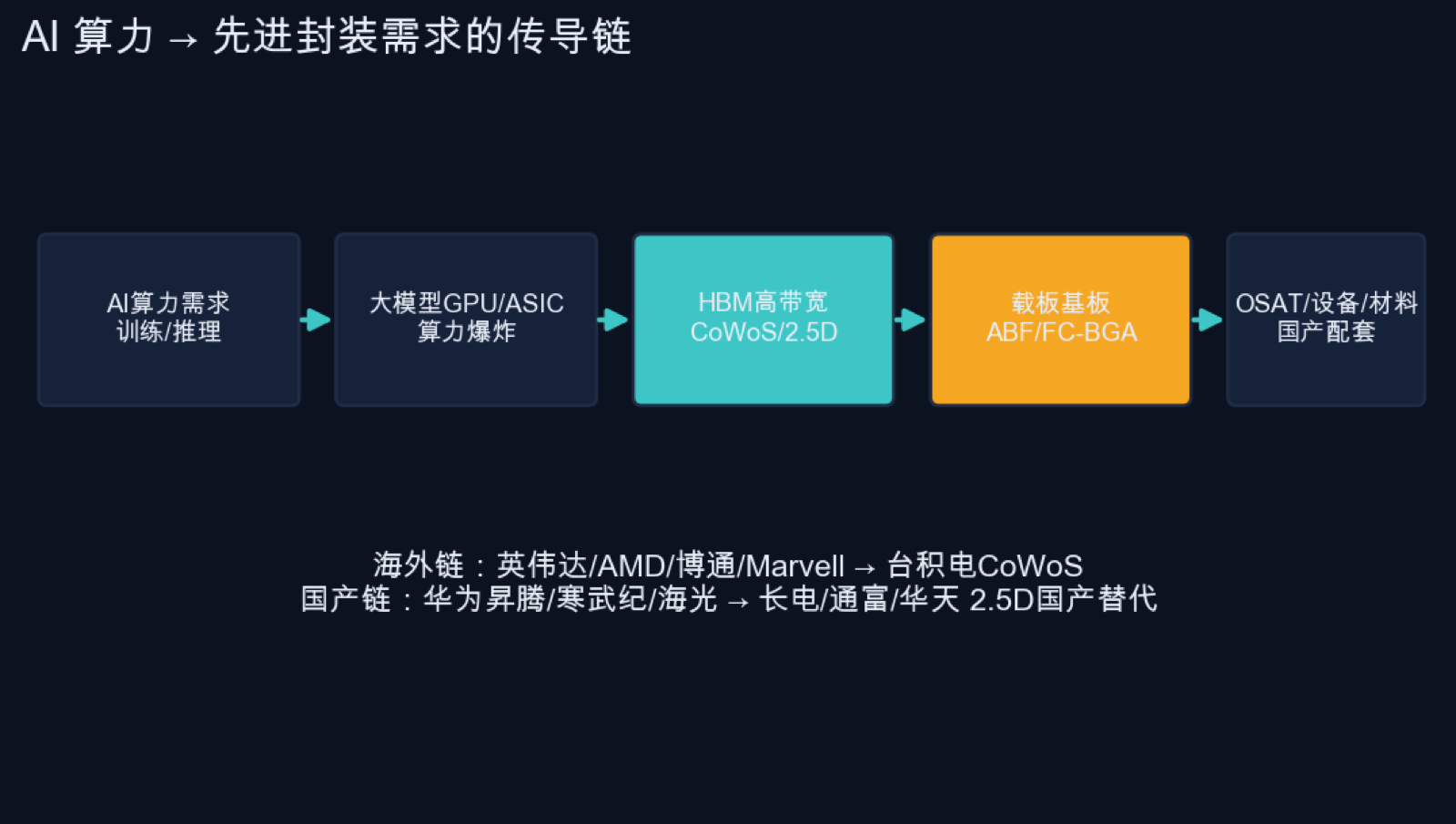

五、AI Infra:国产链和海外链如何影响先进封装?

海外链:英伟达 / AMD / 博通 / Marvell → 台积电 CoWoS 供不应求 → 产能向有机基板、HBM 封装外溢,给 OSAT 与载板厂带来增量。
国产链:华为昇腾 / 寒武纪 / 海光,在制程受限下最依赖 Chiplet 与 2.5D 国产封装——这是国内 OSAT 当前最确定、弹性最大的需求来源,也是"政策 + 技术"双轮驱动的主线。
六、国产替代里,先进封装(CoWoS)有多重要、前景怎样?

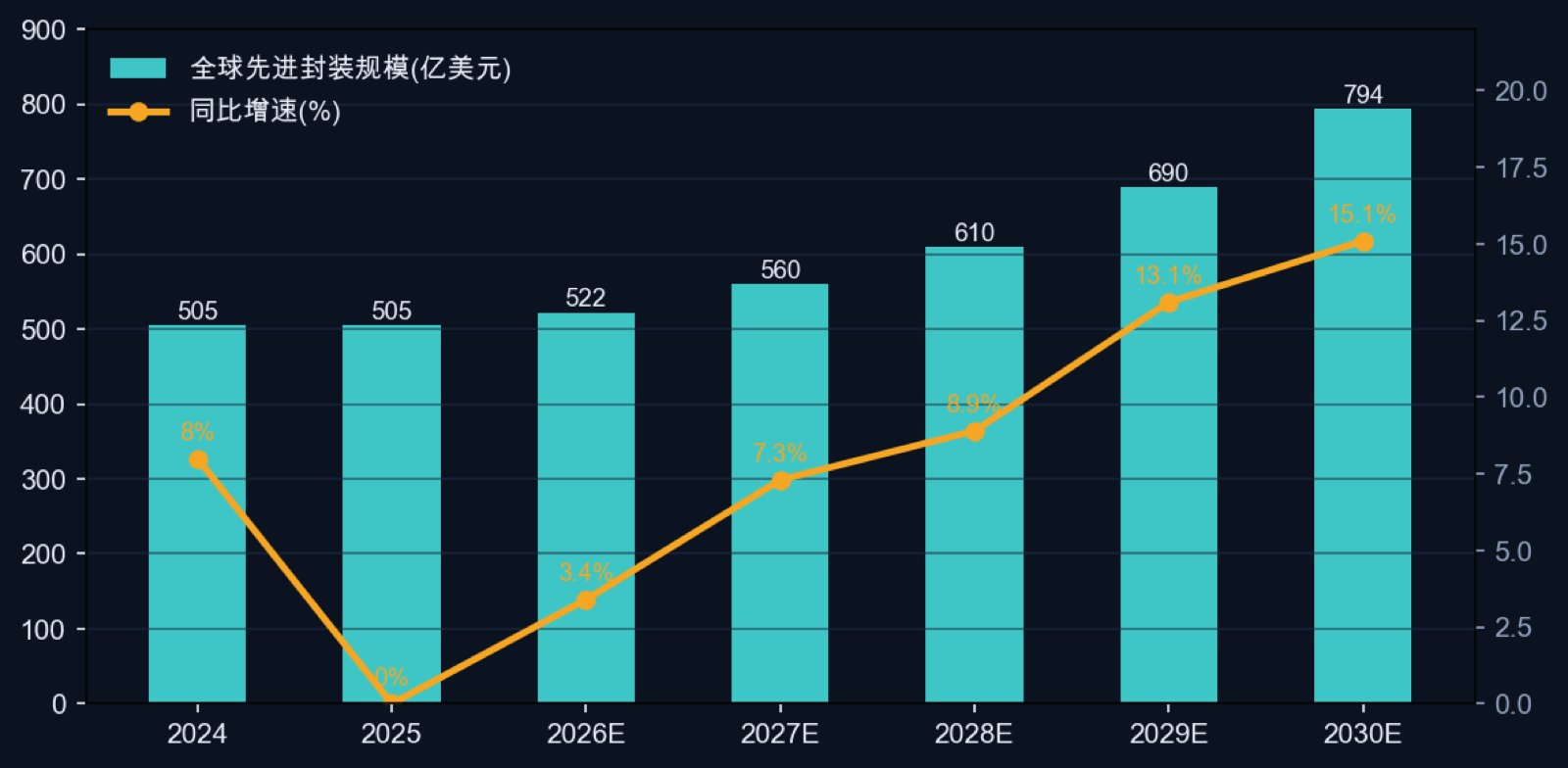

全球先进封装市场从 2024 年约 505 亿美元增长到 2030E 约 794 亿美元,2029 年起增速加速至约 13%–15%。对国产链而言,先进封装的重要性在于:
- 绕制裁的"算力倍增器":在光刻受限的约束下,靠封装堆叠补算力
- 价值量跃升:先进封装单颗价值量是传统封装的数倍,国产 OSAT 利润弹性大
- 载板/基板国产替代:ABF 载板自给率不足 5%,既是 AI 放量的受益者、又是最稀缺的自主环节

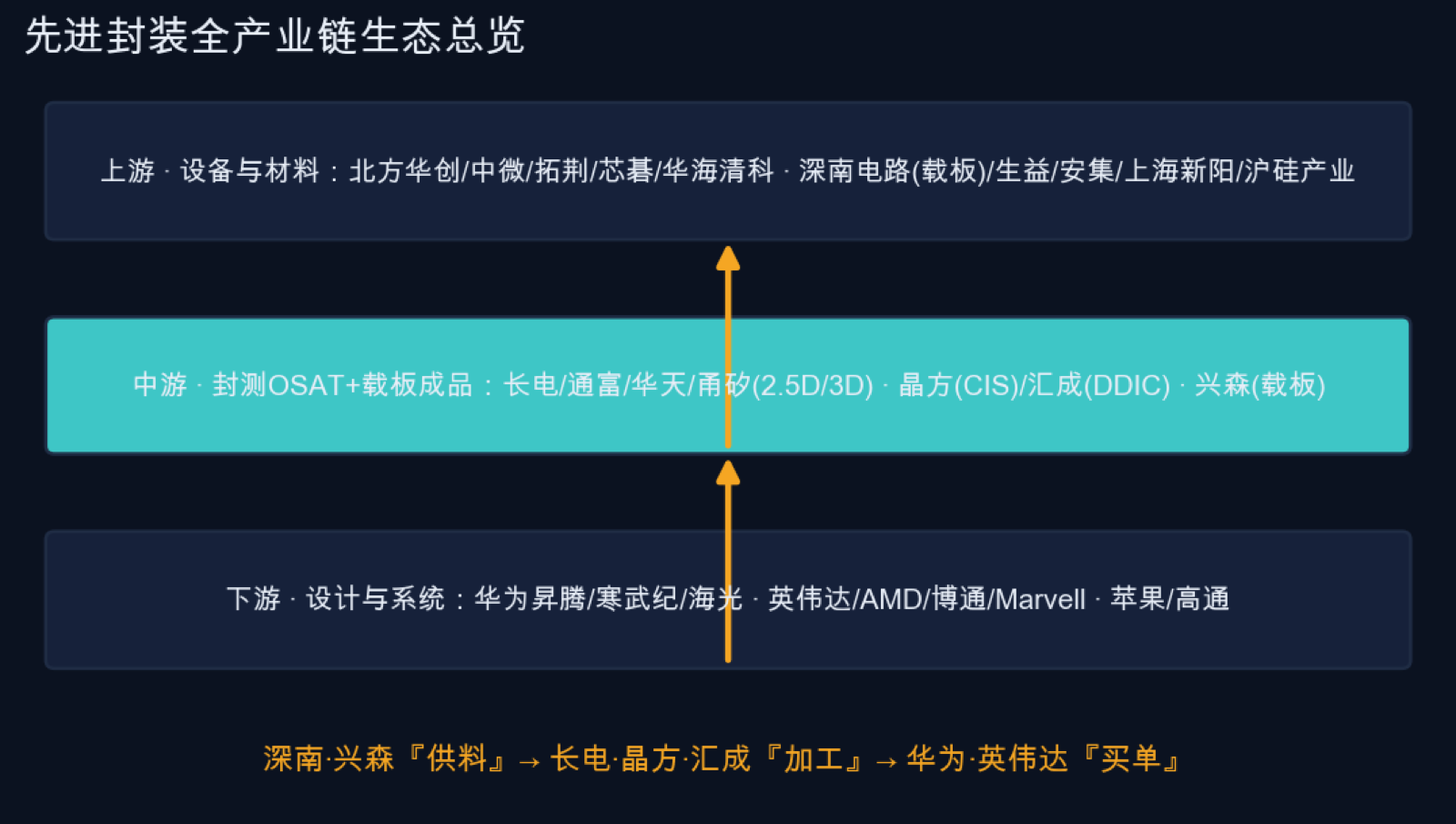

七、全产业链拆解:谁是上游、中游、下游?

- 上游 · 设备与材料:北方华创、中微、拓荆、芯碁微装、华海清科(设备);深南电路(载板/基板)、生益、安集、上海新阳、沪硅产业(材料)。深南电路不是封测厂,它制造载板(FC-BGA/ABF),属于上游材料环节。
- 中游 · 封测 OSAT + 载板成品:长电(XDFOI 2.5D/3D)、通富(AMD Chiplet)、华天(2.5D/3D、寒武纪配套)、甬矽(FC/SiP/2.5D)、晶方(CIS 图像传感晶圆级封装)、汇成(DDIC 显示驱动晶圆级封装)。
- 下游 · 买单人:华为昇腾、寒武纪、海光(国产 AI 链);英伟达、AMD、博通、Marvell(海外 AI 链);苹果、高通(消费/移动)。
一句话物理分层:深南·兴森『供料』(上游载板)→ 长电·晶方·汇成『加工』(中游封测)→ 华为·英伟达『买单』(下游需求)。
7.1 封测主营 vs 载板主营,分清楚
| 标的 | 主营性质 | 先进封装卡位 |
|---|---|---|
| 长电科技 | 纯封测(全球第三) | XDFOI 2.5D/3D、存储封测、CPO |
| 通富微电 | 纯封测 | AMD Chiplet 主力 |
| 华天科技 | 纯封测 | 2.5D/3D、SiP、寒武纪配套 |
| 甬矽电子 | 封测(中高端) | FC/SiP/2.5D 扩产 |
| 晶方科技 | 封测(CIS 图像) | TESV/TSV/WLCSP,图像传感全球头部 |
| 汇成股份 | 封测(DDIC 显示) | 金凸块/CG/WLCSP,晶圆级 |
| 深南电路 | PCB + 封装基板(非封测) | FC-BGA/ABF 载板,上游材料 |
名词速查:CIS=CMOS 图像传感器(摄像头感光芯片);TSV=硅通孔(穿透硅片的垂直导电孔);WLCSP=晶圆级芯片尺寸封装(裸片大小、手机等常用);DDIC=显示驱动芯片;FC-BGA/ABF=高端封装基板。
八、A股核心标的深度拆解

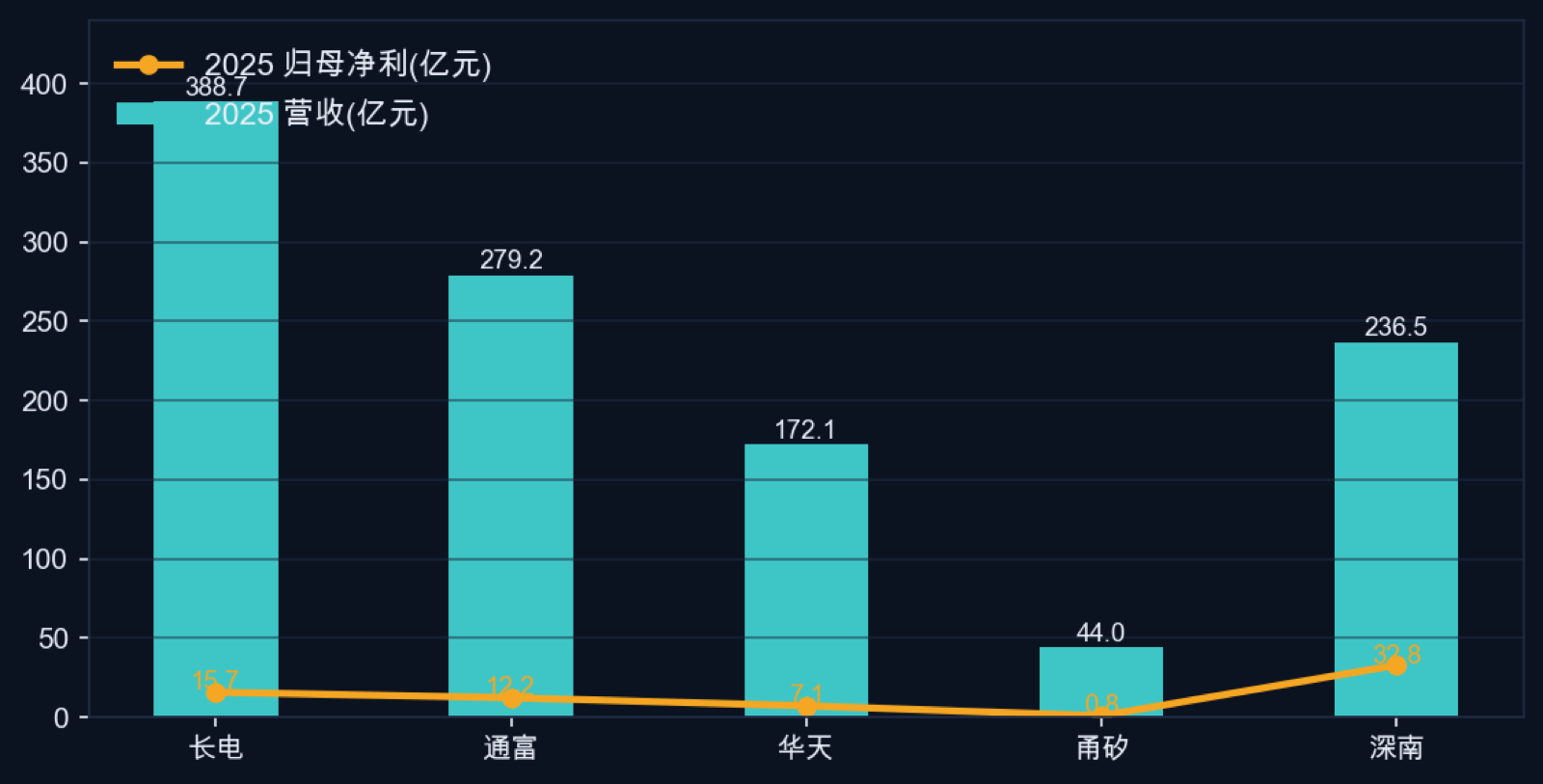

| 指标 | 长电 600584 | 通富 002156 | 华天 002185 | 甬矽 688362 | 深南 002916 |
|---|---|---|---|---|---|
| 主营 | 封测全业态/XDFOI | 封测/AMD绑定 | 封测/存储+2.5D | 中高端封测 | PCB+载板 |
| 2025 营收(亿) | 388.71 | 279.21 | 172.14 | 43.98 | 236.47 |
| 2025 归母净利(亿) | 15.65 | 12.19 | 7.11 | 0.82 | 32.76 |
| 毛利率 | 17.4% | 15.5% | 16.0% | ~17% | 28%–29% |

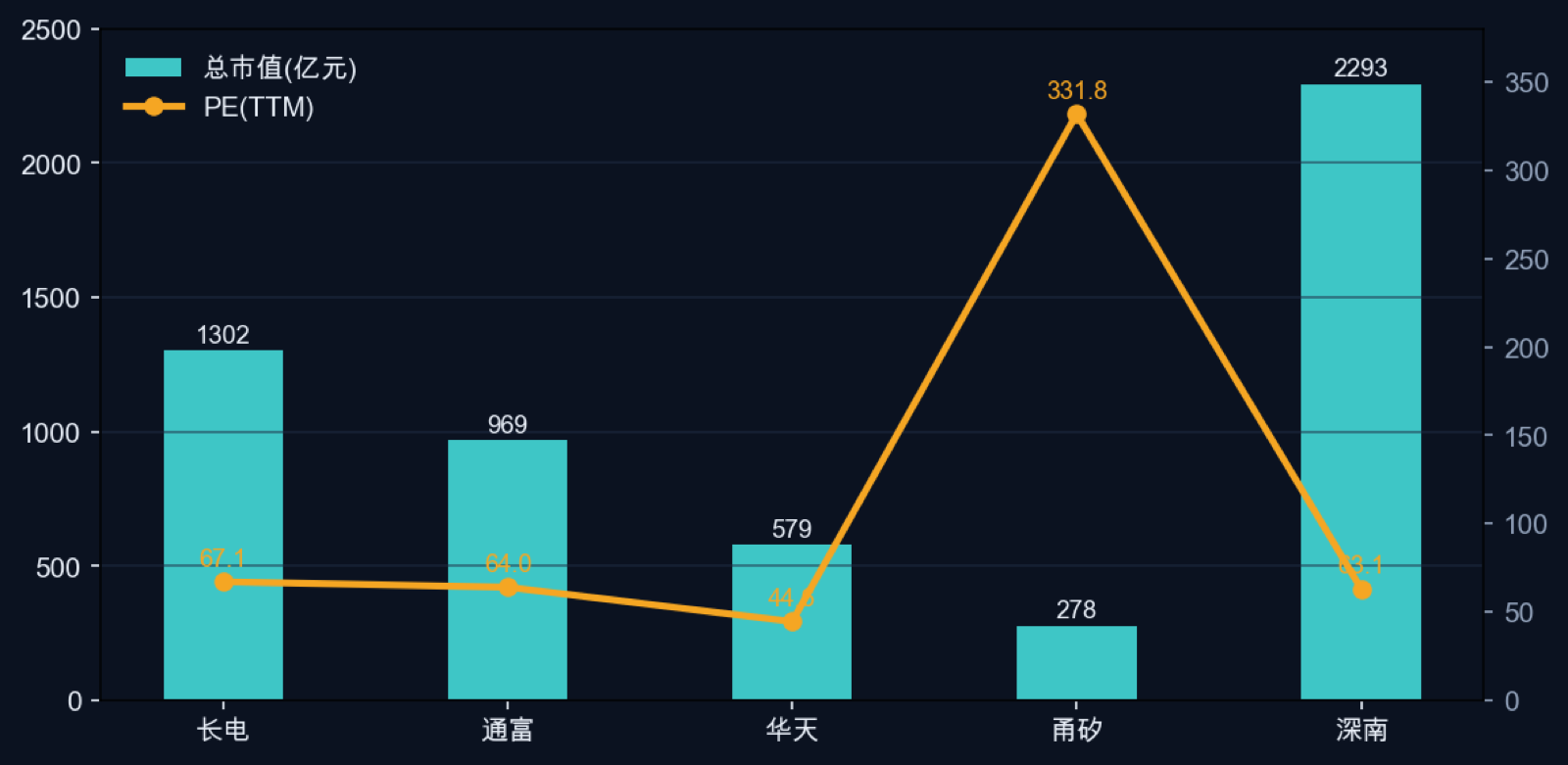

| PE(TTM) | 67.1 | 64.0 | 44.6 | 331.8 | 63.1 |
| 总市值(亿) | 1302 | 969 | 579 | 278 | 2293 |
| 先进封装卡位 | XDFOI/CPO | AMD/MI 系列 | 寒武纪 MLU590 | 2.5D/FC 扩产 | ABF 载板 |


注:甬矽电子代码为 688362;表中市值/PE 为 2026-08 前后行情估算,随盘中波动。
九、周 / 三个月 / 一年的预期
风险提示:以下为基于公开数据的逻辑推演,不构成投资建议。
两周预测框架: 先按两市成交额分带定大盘趋势,再用 Hurst 指数 + 年化波动率 + Monte-Carlo(20,000 次,未来 10 个交易日) 估个股上行概率与区间。
| 两市成交额 | 大盘趋势 | 两周策略 |
|---|---|---|
| < 2 万亿 | 下跌趋势 | 防守降仓 |
| 2–2.5 万亿 | 震荡走势 | 区间思维、高抛低吸 |
| > 2.5 万亿 | 上涨趋势 | 顺势加仓 |
当前分带(2026-08-24):两市成交额约 2.01 万亿 → 大盘震荡走势,仓位节奏按"重个股、不追高"处理。
| 标的 | 现价(8/24) | 两周上行概率 | 两周区间(5%–95%) | 中位 |
|---|---|---|---|---|
| 长电科技 | 73.80 | 60.0% | 59.4–99.3 | 76.8 |
| 通富微电 | 61.24 | 56.7% | 48.7–81.3 | 62.9 |
| 华天科技 | 16.88 | 56.9% | 13.6–22.0 | 17.3 |
| 甬矽电子 | 63.24 | 55.6% | 47.1–89.9 | 65.0 |
| 晶方科技 | 31.65 | 51.9% | 25.4–40.0 | 31.9 |
| 汇成股份 | 23.30 | 53.9% | 17.5–32.2 | 23.7 |
六股 Hurst≈1,处强趋势段但年化波动 70–97%、区间普遍 ±25–40%,属"强趋势中的高波动";震荡分带下不追高,回踩区间中枢下方分批,破 5% 分位下沿规避。
| 标的长电 | 两周(成交额×序列) | 三个月(业绩+产能) | 一年(产业逻辑) |
|---|---|---|---|
| 长电 | 高位偏强,震荡波段上行 | 随 H1 兑现与订单 | 2.5D/CPO 放量,封测链受益 |
| 通富 | AI 链共振、波动加大 | AMD 链订单与 42 亿定增 | Chiplet 主力,弹性大 |
| 华天 | 随存储/算力主题 | 南京存储线爬坡 | 寒武纪配套核心 |
| 甬矽 | 情绪驱动、上下影大 | 2.5D 送样结果 | 弹性高、兑现依赖订单 |
| 晶方 | 随 CIS/安防景气 | 车载摄像头回暖 | 图像传感封装龙头 |
| 汇成 | 随显示/DDIC 链 | DDIC 涨价与 8K 放量 | 晶圆级封装细分龙头 |
(深南电路待载板/基板专题单独展开。)
十、风险提示
- CoWoS/先进封装需求不及预期;AI 资本开支增速放缓
- 国产 2.5D/3D 良率、送样、量产进度不及预期
- 载板/基板供需反转、价格下行
- 出口管制、地缘与产业结构变化
- 文中含估算/预测/市场口径数据,以公司正式公告为准
当摩尔定律放慢脚步,芯片的胜负手已经从「一颗晶圆能刻多细」,变成了「多颗芯粒能拼多狠」。先进封装,是国产算力最硬的一张新船票。
—— 皮皮舟 · 2026-08-24
